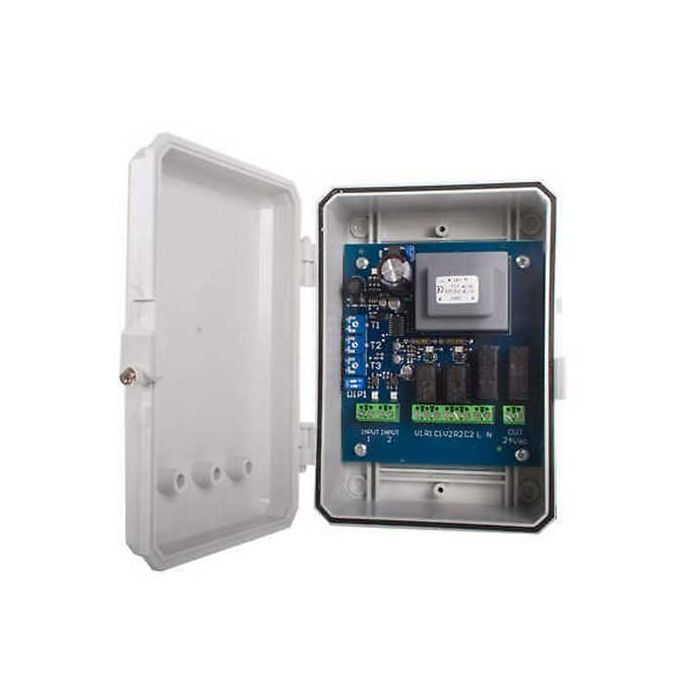

Centralina universale per il controllo di 2 semafori a 2 luci 24V o 230V

Name: Centralina universale per il controllo di 2 semafori a 2 luci 24V o 230V
SKU: DC2SEM2L
Price: 79.38 EUR
Availability: InStock

Disponibile

SKU: DC2SEM2L

qty: 1

Registrati o Accedi per avere accesso agli sconti a te riservati

Descrizione

La centralina unviersale semaforica DC2SEM2L può gestire sia semafori a 24V che semafori a 230Vac in quanto questi vengono pilotati da contatti puliti di relè. Essa è stata progettata per la gestione di 2 situazioni:

2 Semafori a 2 luci in UN SENSO UNICO ALTERNATO, sicuramente la più classica e si usa in una strettoia dove passa una sola vettura (garage, parcheggi, residence etc.).
4 semafori abbinati 2 A DUE CONTRAPPOSTI per gestire UN SEMPLICE INCROCIO, su un’uscita si comanda una strada da ambo i sensi di marcia e sull’altra uscita la strada che interseca su ambo i sensi di marcia.

La centralina può operare con due logiche di funzionamento, a seconda dell’installazione:

Funzionamento senza dispositivi di rilevamento veicoli
I tempi di alternanza delle fasi di semafori rosso/verde-verde/rosso e rosso/rosso vengono definiti dall’installatore e sono fissi, ciclici, a prescindere dal volume del traffico in entrata o in uscita e l’ordine di transito in entrata o in uscita. In questo caso si parlerà di “funzionamento ciclico”.

Funzionamento con dispositivi di rilevamento veicoli
I tempi di alternanza delle fasi di semafori rosso/verde-verde/rosso e rosso/rosso vengono definiti dall’installatore, ma ad azionare le accensioni è il rilevamento dei veicoli sui corrispettivi ingressi (entrata e uscita) attraverso i dispositivi appositi installati (fotocellule, radar, ecc.). Questa logica consente una gestione migliore del volume di traffico in entrata e uscita e l’ordine di entrata e uscita.

Scheda tecnica

Power supply: 230 Vac -50/60 Hz (5 VA) (protection fuse 160 mA);
Auxiliary output: 24 Vac, 160 mA max. (protection fuse 160 mA);
Absorption max. supported by relays using 24 V traffic lights: 5 A;
Absorption max. supported by relays using 230 V traffic lights: 10 A;
Operating temperature: -20 ÷ +70 ° C;
IP grade of box (ABS V-0): IP 55;
Boxmeasure: 167 x 116 x 73 mm;

The control unit is compatible with any type of detection device that switches a NO contact into NC or vice versa. In our articles, for example, depending on the use, we can use:

Photocells: FTE15 - FTE40 - FTGIN - FTMINI - FTG180 - FTB180 - HL.FXE180 - HL.FXEB180 - FTL180;
Photolaser: LD302;
Radar: RDMO1024 - IDRBMO - IDKTMI;
Magnetic loop detectors: LD112 - LD212 - LD102 - LD202 - LD100 -LD200;
Related pre-assembled coils: LDC06 - LDC10.
